Argos
ALLGEMEINE ANWENDUNGEN:
ANWENDUNG als Absperrventil (ON-OFF) für: Chemische, hydraulische und pneumatische Anlagen, für Anlagen mit einer hohen Austauschbarkeit der Bauteile und für Dampf bis 10 bar. Bei der Konstruktion und Anfertigung der Kugelhähne wurde darauf geachtet, dass für die Inline-Kontrollen und -wartungen nur die Abnahme des Gehäuses erforderlich ist. Für Spezialanwendungen sind die Kompatibilität mit den Prozesseigenschaften sowie die Korrosionsbeständigkeit auch anhand der entsprechenden Tabelle zu prüfen.
SONDERAUSFÜHRUNGEN:
• DICHTUNGEN: PTFE+CARBOGRAFIT Anwendung bis 180°C (optimal von 60° bis 180°C).
• Handrad bis 1”.
• Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.

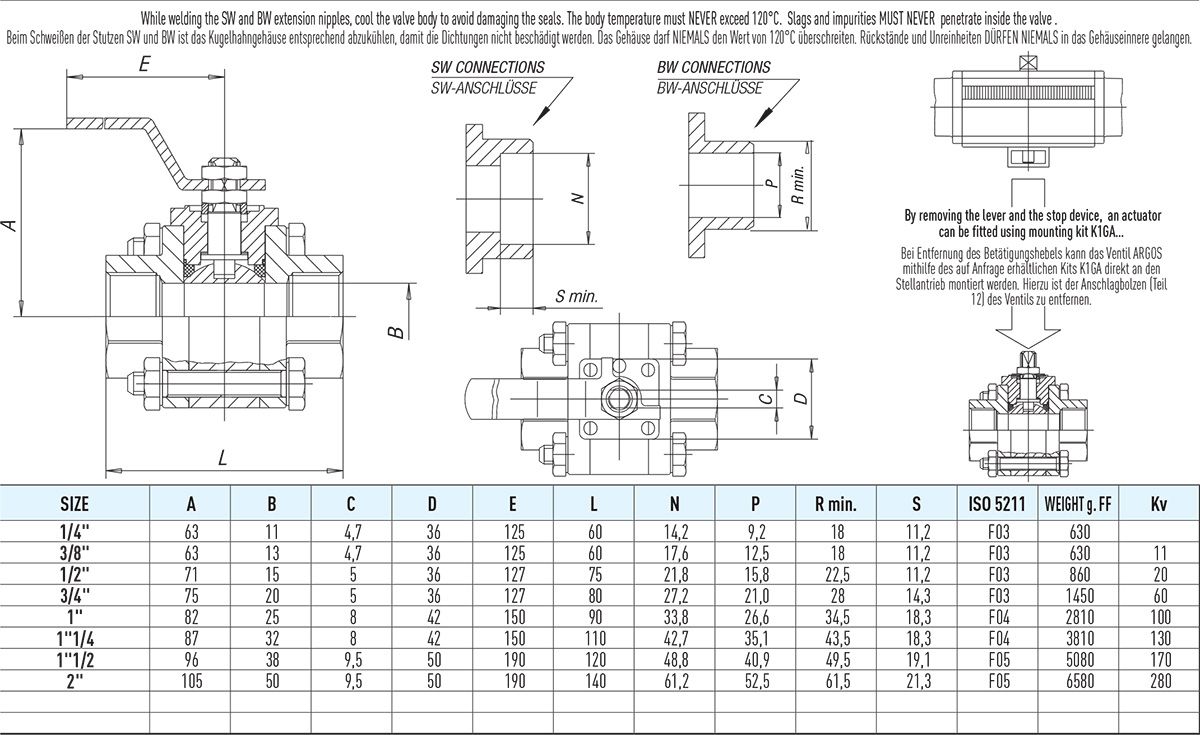

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG:
• BAUFORM:
A216 WCB (ASTM A105)
• ANSCHLÜSSE:
F/F UNI ISO 7/1 Rp (UNI EN 10226)
DIN2999 zylinderförmig Gas
SW ANSI B16.11 mit Schweißmuffe
BW ANSI B16.25 mit Stumpfschweißen sch40 std.
F/F NPT ANSI B1.20.1.
• DRUCKBEREICH:
PN140 1/4” - 1”
PN100 1”1/4 - 2”.
• TEMPERATURBEREICH:
-10°C / +150°C (PTFE).
• AUSBLASESICHERHEITSSPINDEL:
mit Antistatikvorrichtung.
• BETÄTIGUNGSELEMENT:
Handhebel mit Sperrvorrichtung.
• SOCKEL:
ISO 5211 für Stellantrieb.
