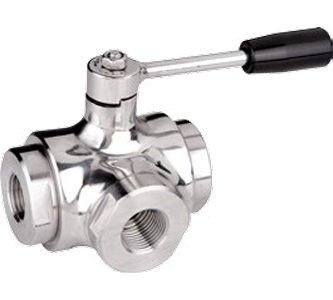

Tristar 4 Dichtungen
ALLGEMEINE ANWENDUNGEN:
ANWENDUNG als Absperrventil (ON-OFF) für: Die Umleitung oder Mischung der Fluide an chemischen und hydraulischen Anlagen, Sanitär- und Nahrungsmittelanlagen. Bei Sauerstoff müssen alle Teile fettfrei sein. Für Spezialanwendungen sind die Kompatibilität mit den Prozesseigenschaften sowie die Korrosionsbeständigkeit auch anhand der entsprechenden Tabelle zu prüfen.
SONDERAUSFÜHRUNGEN:
• PTFE+15% GLASFASER: +175°C.
• PTFE+CARBOGRAFIT: mit Temperatur bis 195°C (optimal von 60°c bis 195°C).
• Innengewindeanschlüsse UNI ISO 7/1 (UNI EN 10226).
• Innengewindeanschlüsse NPT ANSI B1.20.1.
• Flansch ANSI150 – ANSI300
• Fettfreie Kugelhähne.
• Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG:
• BAUFORM:
AISI 316L.
• DRUCKBEREICH:
PN40 - PN25 - PN16.
• TEMPERATURBEREICH:
-20°C / +160°C (PTFE).
• ANSCHLÜSSE:
IG/IG/IG Rp UNI ISO 228/1
FL/FL/FL, Flansch UNI EN 1092/1
• ABDICHTUNG DER SITZRINGE:
4 umwickelnde Dichtungen.
• SCHALTWELLENABDICHTUNG:
dreifache Schaltwellenabdichtung mit Labyrintheffekt.
• OBERER ANSCHLUSS:
ISO 5211.
• BETÄTIGUNGSELEMENT:
Handhebel.
• DREHUNG DES HANDHEBELS:
90° im Uhrzeigersinn.
