Industrieventile

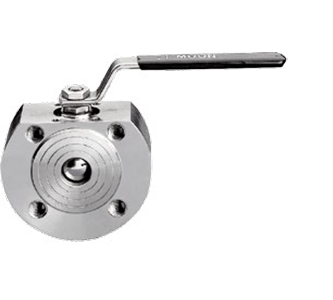

Moon Stainless Steel

ALLGEMEINE ANWENDUNGEN:
ANWENDUNG als Absperrventil (ON-OFF) für: Chemische Produkte,
Nahrungsmittel, an Leitungen für die Gas-, Luft-, Wasserversorgung. Eignet sich für Vakuum (nicht Hochvakuum) (siehe seite 470), Dampf bis +200°C mit PTFE+CARBOGRAFIT.
• Silikon frei.

SONDERAUSFÜHRUNGEN:
• PTFE+15% GLASFASER mit Temperaturbereich +190°C.
• PTFE+CARBOGRAFIT +200°C (optimal von 60°c bis 200°C).
• PTFE mit Metallkern (Auf Anfrage).
• Totraumfreie Dichtung aus PTFE DN15 - DN100 Aus Stange (max. 16 bar).
• PN40 DN40 - DN100 Aus stange.
• FLANSCHDURCHBOHRUNG.
• Untersetzungsgetriebe mit Handbetätigung.
• Verlängerung 50 mm oder 100 mm.
• Heizmantel (siehe Baureihe MOON CR).
• Kugel mit Entlassungsloch
• Fettfreier Kugelhahn.
• Gehäuse – Ring – Spindel – Kugel aus AISI316L.
• Bodenventil (in der Lieferung sind auch die Zugstangen inbegriffen).
• Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
• PN64.

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG:

• BAUFORM:
A351 CF8M (AISI 316) (Aus Guss)
AISI 316L (Aus Stange)**
A351 CF8 (AISI 304) (Aus Guss)
AISI 304 (Aus Stange).

• ALLGEMEINE VORSCHRIFTEN:
BS EN ISO 17292:2004.

• ZERTIFIZIERUNGEN:
FIRE SAFE nach BS 6755 - API 6 FA - API 607
DVGW für gas (-20°C + 60°C) (nur PTFE).

• DURCHMESSER:
DN15 - DN100
(DN125, 150 / 200 siehe model SELENE).

• DRUCKBEREICH:
PN16/40 DN15 - DN100 AUS STANGE
PN16 DN40 - DN100 AUS GUSS.

• TEMPERATURBEREICH:
-20°C / +180°C (PTFE).

• ANSCHLÜSSE aufflanschbar:
UNI-EN 1092 und DIN2501 BL.1.

• FLANSCHBOHRUNG:
metrisch.

• AUSBLASESICHERHEITSSPINDEL

• ANTISTATIKVORRICHTUNG:
Ab DN25 (auf Anfrage ab DN15-DN20).

• ABDICHTUNG:
dreifache, patentierte Schaltwellenabdichtung mit Labyrintheffekt und automatische Regelung des Dichtsystems mit Tellerfedern.

• OBERER ANSCHLUSS:
ISO 5211.

• BETÄTIGUNGSELEMENT:

Erhältliche Farben:
schwarz, gelb.
